I.Što je sustav vode?
Vodovod, odnosno klima uređaj koristi vodu kao rashladno sredstvo. Vodovod je veći od tradicionalnog fluorskog sustava i općenito se koristi u velikim zgradama. Istodobno, stopa otvaranja je iznad 90% za uštedu energije. Američki brandovi zauzimaju veliki udio na tržištu, uglavnom na komercijalnom tržištu.
Unutarnje opterećenje vodovodnog sustava snose jedinice tople i hladne vode, a jedinice ventilatorske zavojnice u svakoj prostoriji povezane su s jedinicama tople i hladne vode kroz cjevovode, a osigurana topla i hladna voda koristi se za hlađenje i grijanje.
Tipične klimatizacijske jedinice uglavnom se sastoje od sustava cirkulacije ohlađene vode, sustava cirkulacije rashladne vode i glavnog motora:
1.Sustav cirkulacije ohlađene vode
Ovaj dio se sastoji od rashladne pumpe, unutarnjeg ventilatora i ohlađenog vodovoda. Niskotemperaturna ohlađena voda koja istječe iz glavnog isparivača pod tlakom je pumpom za ohlađenu vodu i šalje u cjevovod za ohlađenu vodu (izlazna voda), koji ulazi u prostoriju za izmjenu topline. Voda oduzima toplinu u prostoriji i konačno se vraća glavnom isparivaču (povratnoj vodi). Unutarnji ventilatori koriste se za puhanje zraka kroz ohlađene vodovodne cijevi, smanjujući temperaturu zraka i ubrzavajući unutarnju izmjenu topline.
2.Dio cirkulacije rashladne vode
Ovaj dio se sastoji od rashladne pumpe, cjevovoda rashladne vode, rashladnog vodotornja itd. Sustav cirkulacije rashladne vode oduzet će mnogo toplinske energije u zatvorenom prostoru uz razmjenu topline u zatvorenom prostoru. Toplinska energija se prenosi u rashladnu vodu kroz rashladno sredstvo u glavnom motoru, tako da temperatura rashladne vode raste. Rashladna pumpa pritišće zagrijanu rashladnu vodu u rashladni toranj (izlazna voda) kako bi izmijenila toplinu s atmosferom, a zatim je vraća natrag u kondenzator domaćina (povratnu vodu) nakon snižavanja temperature.
3.Glavni motor
Glavni motor sastoji se od kompresora, isparivača, kondenzatora i rashladnog sredstva (rashladna sredstva).
II.Sastav vodnog sustava
Ventil za otpuštanje zraka: zrak u cirkulaciji vode koncentriran je ili automatski ispušten na lokalnom položaju. To je nezamjenjiv ventil u klimatizacijskom sustavu. Općenito se ugrađuje na najvišoj točki i lokalnoj najvišoj točki zatvorenog sustava plovnih putova.
Nepovratni ventil: uglavnom se koristi za sprečavanje protoka medija unatrag. Uglavnom se ugrađuje u izlazni dio pumpe za vodu.
Filter: tijekom ugradnje klimatizacijskog sustava iz vodovodne cijevi slijevat će se neka prljavština poput blata i pijeska, a tijekom dugotrajnog rada vodovodnog sustava kontinuirano će se proizvoditi neka prljavština poput hrđe. Kako bi se spriječilo onečišćenje cijevi za prijenos topline klimatizacijske opreme i lokalne blokade sustava, potrebno je postaviti uređaje za obradu kvalitete vode na ulazu u vodu važne opreme kao što je izvor topline rashladnih uređaja za vodu.
Temperaturom upravljani dvosmjerni ventil ili trosmjerni ventil: temperatura se kontrolira prema opterećenju. Ako je sobna temperatura ljeti niža od postavljene vrijednosti, količina vode može se podesiti podešavanjem ili isključivanjem električnog ventila. Osim toga, električni ventil je povezan s napajanjem ventilatora jedinice ventilatorske zavojnice. Kada jedinica zavojnice ventilatora prestane koristiti, električni ventil će biti zatvoren kako bi se zaustavio dovod vode.
Ekspanzijski spremnik za vodu: prvo, prikuplja povećani volumen vode zbog širenja volumena grijanja vode kako bi se spriječilo oštećenje sustava. Osim toga, također igra ulogu stalnog pritiska. Spojevi ekspanzijskih spremnika su stalne točke pritiska. Stoga ekspanzijski spremnici spojeni na različite položaje u sustavu mogu promijeniti raspodjelu tlaka u vodnom sustavu, što je vrlo važno za analizu raspodjele tlaka u vodnom sustavu visokih zgrada.
Vodeni instrument: za praktičnost ispravljanja pogrešaka i upravljanja radom klimatizacijskog sustava potrebni su neki potrebni instrumenti u vodnom sustavu, uključujući ulaz i izlaz glavne opreme. Općenito, uređaji za mjerenje tlaka moraju znati raspodjelu tlaka u vodnom sustavu i otpornost opreme. Kao i mjesta gdje se temperatura vode mijenja. Potrebno je postaviti uređaje za mjerenje temperature kao što su ulaz i izlaz opreme za hladni i toplinski izvor.

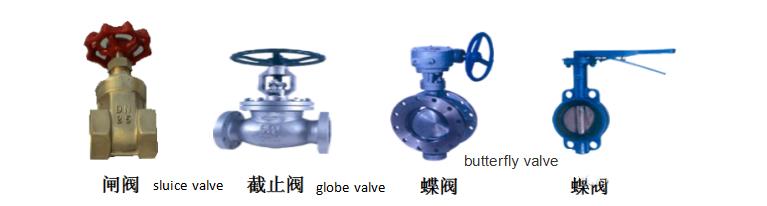

Ventili vodovodnog sustava: ventili postavljeni u vodovodnom sustavu općenito imaju dvije funkcije: jedna je reguliranje količine vode u mreži cijevi; drugo, igra ulogu isključivanja kao što je promjena hladnih i toplinskih izvora u različitim godišnjim dobima, ili kada se oprema remontira, isključuje se ventilom.
